01 粗糙度
激光切切断面会形成笔直的纹路，，纹路的深度决议了切割外貌的粗糙度，，越浅的纹路，，切切断面就越平滑。。粗糙度不但影响边沿的外观，，还影响摩擦特征，，大大都情形下，，需要只管降低粗糙度，，以是纹路越浅，，切割质量就越高。。
解决计划
切割碳钢一样平常会遇到薄板断面不敷灼烁、厚板断面粗糙等问题。。
一样平常而言1000W激光器可以把不凌驾4mm碳钢切的灼烁，，2000W是6mm、3000W是8mm。。
02 毛刺
毛刺的形成是决议激光切割质量的一个很是主要的影响因素，，由于毛刺的去除需要特另外事情量，，以是我们能够通过毛刺的量和水平直观判断切割的质量。。
解决计划
首先检查激光输出是否有问题，，打的光斑是不是很圆、光斑与喷嘴中心孔是否同轴。。圆形光斑说明激光能量的横向漫衍是匀称的，，经由透镜聚焦之后形成的光点能量漫衍也更匀称一些，，切割质量才好 ；；；光斑与喷嘴中心孔的同轴性越好，，切割质量越好。。
其次，，检查激光传输历程中的镜片和透镜是否有细小颗粒、灰尘、飞溅残渣等影响切割质量的物体，，透镜是否有肉眼不易发明的细小裂痕，，这些都会影响激光功率的传输。。
以上两点检查完毕，，才华确定激光自己是否是优异的。。之后才是工艺参数方面的调解。。
不锈钢激光切割后爆发的毛刺有一定硬度，，去除很是耗时，，还影响工件雅观。。最好是从泉源上解决：气体的纯度很要害，，最好不要用钢瓶气。。其次是把切割参数调到最佳，，气压流量、焦距切割速率等都要经由多次调解。。
装备+气体+参数（调解到最佳）=少毛刺切割工件
上 ；；Ｔ贫ゼ殴庀思す馇懈罨懈罡罘煜改濉⑶锌谄交藓
03 变形
激光切割中，，沿着切口周围的区域被加热。。同时，，金属的结构爆发转变。。例如，，一些金属会爆发硬化。。
凹陷和侵蚀对切割边沿的外貌有倒运影响，，影响外观，，它们泛起在一样平常本应阻止的切割误差中。。若是切割使得部件急剧加热，，它就会变形。。
解决计划
细腻加工中这一点尤为主要，，由于这里的轮廓和毗连片通常只有十分之几毫米宽。？？？刂萍す夤β室约笆褂枚碳す饴龀蹇梢燥蕴考变热，，阻止变形。。

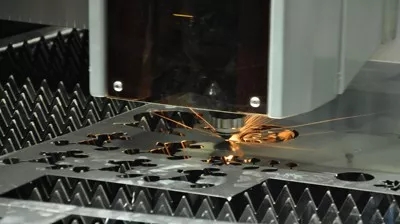

云顶集团激光切割特写
04 未切透
激光切割是一个重大的历程，，在切割历程中经 ；；；嵊龅角胁煌傅那樾巍。造成样板切不透的缘故原由有许多，，最常见的就是激光的功率下降或者灯管老化使得激光束的能量不敷，，造成样板切不透。。切割速度过快、聚焦镜片损坏使得聚焦效果差、光路不正、电压不稳固这些都是激光切割切不透的缘故原由。。虽然尚有许多因素造成样板切不透，，如质料自身的问题、辅助气体的气压不敷、冷却系统的水污浊散热效果差等。。
解决计划
（1）要适当降低切割速率，，实时合理地洗濯受污染的反射镜，，替换聚焦镜片。。
（2）关于光路不正的问题可以重新调解光路，，调解焦距直到激光在纸上打出与喷嘴中心同心的光斑。。
（3）在切割铜铝时最好提前打磨其外貌或涂吸光质料来应对反光率高的问题。。
（4）准时整理喷嘴内的异物，，增大辅助气体的压力，，实时替换冷却系统的蒸馏水。。

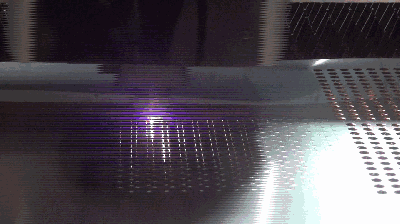

云顶集团激光切割机切割样件
05 质料变色
不锈钢在切割时切口周围颜色的转变主要是由于高温下质料的氧化。。不锈钢不但属于耐高温质料，，由于其导热性较差，，它还属于保温质料。。当我们在切割这些质料时，，由于其导热较慢便会在切口周围爆发并累积较高的温度，，于是高温下的不锈钢在空气中便泛起了氧化征象。。温度差别，，氧化深度也有所差别，，爆发的颜色便也不尽相同。。
除此之外，，切割速度过慢、焦点不准确以及气体纯度低等都会使板材泛起外貌变色。。
解决计划
（1）质料太热，，冷却质料。。
（2）进给速率太低，，增添进给速率。。
（3）质料与激秃顶焦距差池，，用定位器测试，，调解焦距。。
（4）气压太低，，加大气压。。
（5）氮气里含有氧气杂质，，使用质量好、纯度高的氮气 。。
附：关注“上 ；；Ｔ贫ゼ”抖音企业号，，寓目更多精彩视频！
